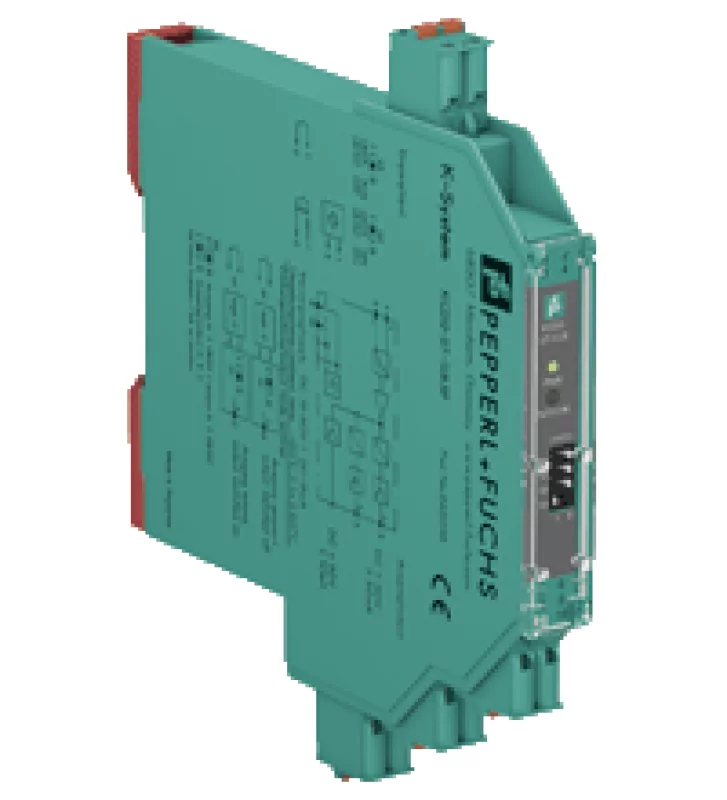

Коммутирующий усилитель KCD2-ST-1.LB.SP

Технические характеристики KCD2-ST-1.LB.SP Описание оборудования 24 В постоянного тока Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 9+, 10- Номинальное напряжение 19 ... 30 V DC пульсация ≤ 10% Номинальный ток 20 ... 15 мА + I из Рассеяние мощности ≤ 700 мВт, включая максимальную рассеиваемую мощность на выходе вход Соединительная сторона полевая сторона соединение клеммы 1+, 2- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА Отношение Pulse / Pause минимум 100 мкс / мин. 100 мкс Вывод Соединительная сторона контрольная сторона соединение выход I: клемма 5; выход II: клемма 6 Номинальное напряжение 30 В постоянного тока Номинальный ток 50 мА Время отклика ≤ 200 мкс Уровень сигнала 1-сигнал: (напряжение питания) - 3 В макс. для 50 мА  0-сигнал: заблокированный выход (ток неактивного ≤ 10 мкА) Выход I сигнал; транзистор Выход II сигнал или сообщение об ошибке; транзистор Коллективное сообщение об ошибке Силовая передача Характеристики переноса Частота переключения ≤ 5 кГц Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение пружинные клеммы Вес 100 гр. Габаритные размеры 12,5 х 114 х 119 мм, корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
