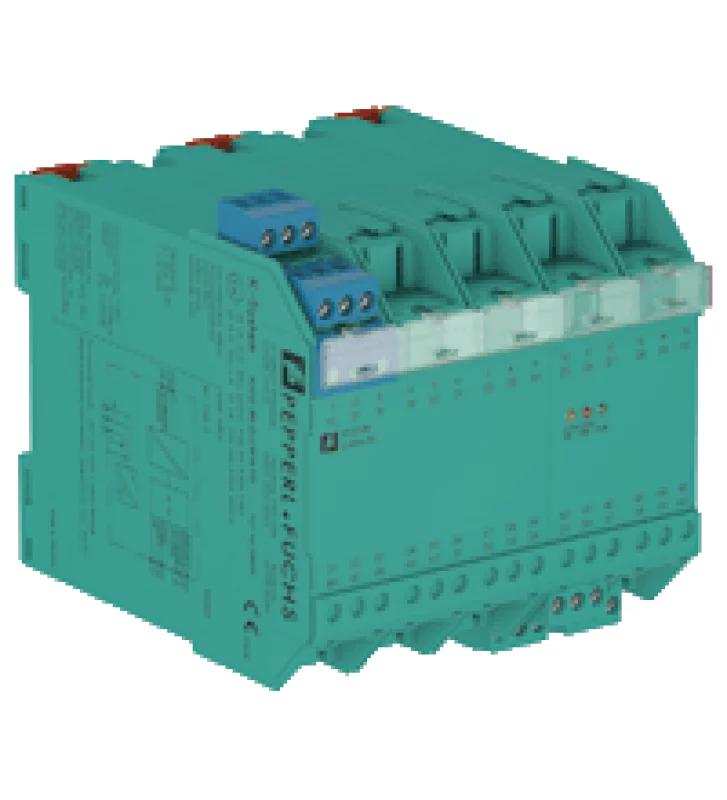

Устройство сопряжения сегментов сети KFD2-BR-EX1.3PA.93

Технические характеристики KFD2-BR-Ex1.3PA.93 Основные Характеристики Проектирование / монтаж Установка шкафа Поставка соединение Силовая рельс или терминалы 59+, 60-, 58 FE Номинальное напряжение 20 ... 35 V DC пульсация ≤ 10% Номинальный ток 190 мА ... 430 мА Интерфейс полевой шины PROFIBUS PA соединение терминалы 3, 18+; 2, 17- Номинальное напряжение 12,6 ... 13,4 В Номинальный ток Максимум. 100 мА Замыкающий импеданс 100 Ом, встроенный PROFIBUS DP PROFIBUS с технологией передачи RS-485 соединение Клеммы 40 RxD / TxD-P, 41 RxD / TxD-N, 42 экрана / FE, 55 DGND, 56 CNTR-P, 57 VP Скорость передачи 93.75 кБит / с Замыкающий импеданс с переключателем поворота (S1): 1 = включено; 0 = выкл. Гальваническая изоляция PROFIBUS DP / PROFIBUS PA безопасная гальваническая развязка в соотв. к EN 50020, пиковое значение напряжения 375 В PROFIBUS DP / Поставка функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. PROFIBUS PA / Поставка безопасная гальваническая развязка в соотв. к EN 50020, пиковое значение напряжения 375 В Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Стандартное соответствие Гальваническая изоляция EN 50178 Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529 Стандарт полевой шины EN 50170/2 Климатические условия IEC 60721 Условия окружающей среды классификация 3K3 Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность <75% Степень загрязнения Максимум. 2, согласно IEC 60664 Механические характеристики Тип соединения терминалы Сечение сердечника до 2,5 мм 2 Корпус 100 мм x 115 мм x 107 мм Степень защиты IP20 Вес 650 гр. монтаж Монтаж на DIN-рейку
