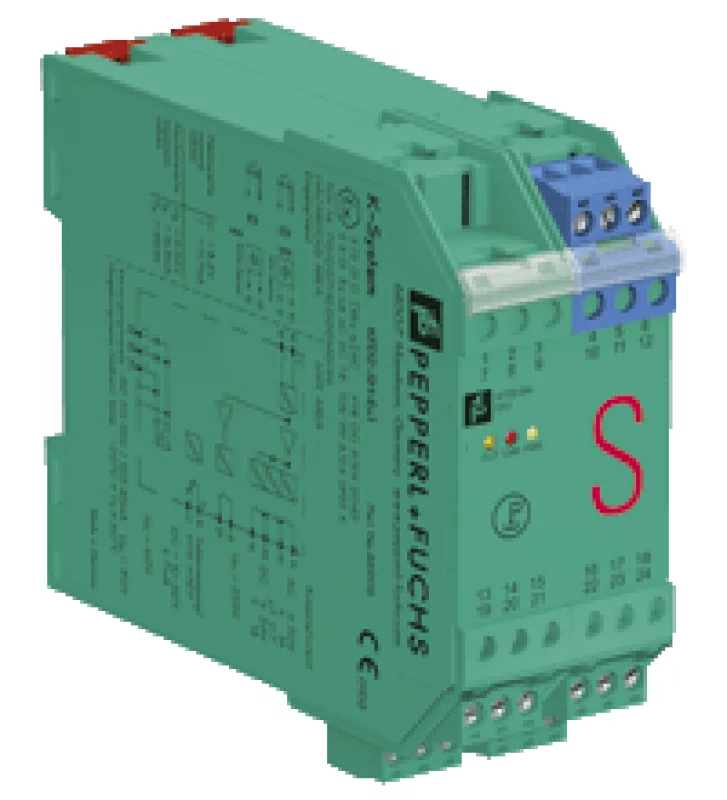

Усилитель переключателя KFD2-SH-Ex1

Техническое описание KFD2-SH-Ex1 Описание оборудования 24 В постоянного тока Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Уровень производительности (PL) PL d Поставка соединение Power Rail или клеммы 22+, 23+, 24- Номинальное напряжение 20 ... 35 V DC пульсация ≤ 10% Номинальный ток ≤ 130 мА Рассеяние мощности 2,1 Вт Потребляемая мощность Максимум. 2,3 Вт вход Соединительная сторона полевая сторона соединение терминалы 10+, 12- Напряжение разомкнутой цепи / ток короткого замыкания ок. 8,4 В постоянного тока / прибл. 11,7 мА Сопротивление свинца ≤ 50 Ом, во взрывоопасных зонах должны учитываться емкости и индуктивность Точка переключения Реле обесточено I <2,1 мА и I> 5,9 мА Реле возбуждено 2,8 мА <I <5,3 мА Задержка ответа ≤ 1 мс Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 13, 14; выход II: клеммы 15, 21; выход III: клеммы 16+, 17- Выход I реле, сигнал Контактная информация 50 В AC / 1 A / cos φ> 0,7; 24 В постоянного тока / 1 Резистивная нагрузка Механическая жизнь 50 x 10 6 циклов переключения Выход II реле, сигнал Контактная информация 50 В AC / 1 A / cos φ> 0,7; 24 В постоянного тока / 1 Резистивная нагрузка Механическая жизнь 50 x 10 6 циклов переключения Результат III электронный выход, пассивный сигнал неисправности Номинальное напряжение 10 ... 30 V DC Уровень сигнала 1-сигнал: (L +) -2,5 В (7 мА, защита от короткого замыкания) / 0-сигнал: заблокированный выход (ток утечки ≤ 10 мА) Характеристики переноса Частота переключения 5 Гц Гальваническая изоляция Выход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Взаимный выход I, II, III базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф. Индикаторы / настройки Элементы отображения светодиоды этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Директива по оборудованию Директива 2006/42 / EC EN / ISO 13849-1: 2008 Соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529: 2001 безопасности IEC / EN 61508: 2010 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 280 гр Габаритные размеры 40 x 107 x 115 мм, корпус типа C1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
