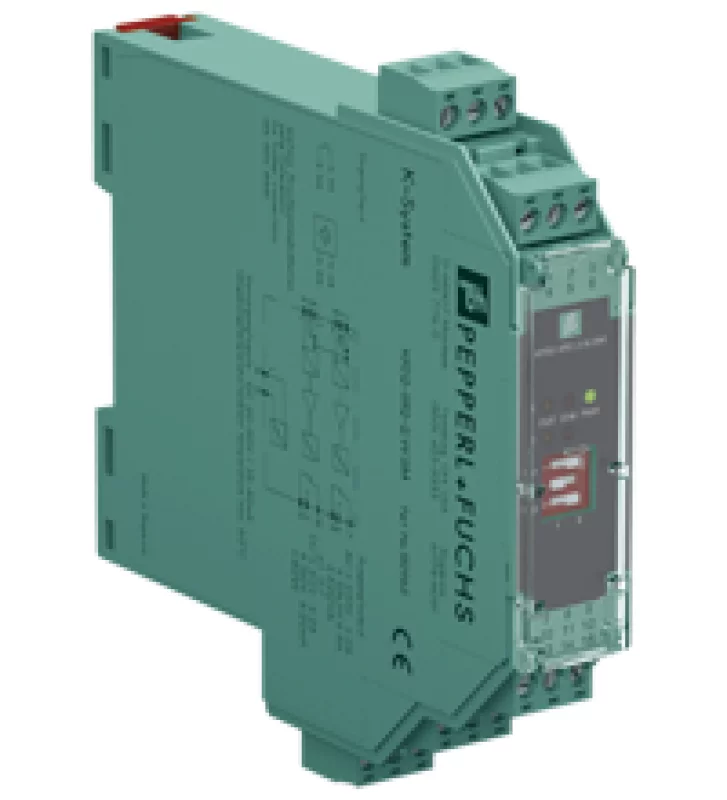

Коммутирующий усилитель KFD2-SR2-2.W.SM

Техническое описание KFD2-SR2-2.W.SM Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение терминалы 14+, 15- Номинальное напряжение 20 ... 30 В постоянного тока Потребляемая мощность Максимум. 1,5 Вт вход Соединительная сторона полевая сторона соединение Вход I: клеммы 1+, 2+, 3-;  Вход II: клеммы 4+, 5+, 6- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии недоступен Вход управления электропитание датчика прибл. 8,2 В, импеданс 1,2 кОм Продолжительность импульса > 200 мкс для мониторинга покоя,  > 250 мкс для обнаружения направления вращения Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 7, 8, 9;  выход II: клеммы 10, 11, 12 Контактная информация 253 В AC / 2 A / cos φ> 0,7; 126,5 В AC / 4 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Минимальный ток переключения 2 мА / 24 В постоянного тока Задержка включения / выключения ок. 20 мс / ок. 20 мс Механическая жизнь 10 7 циклов переключения Значение отключения для контроля покоя:  0,1 Гц; 0,5 Гц; 2 Гц; 10 Гц с  помощью DIP-переключателя (S1 и S2) Характеристики переноса точность 5% (S3 = I), 30% (S3 = II) Завершение запуска 5 секунд или 20 секунд, программируемый Диапазон частот ≤ 2 кГц Обнаружение направления вращения Разность фаз 90 ° между импульсным входным сигналом 1 и 2, перекрытие ≥ 125 мкс Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
