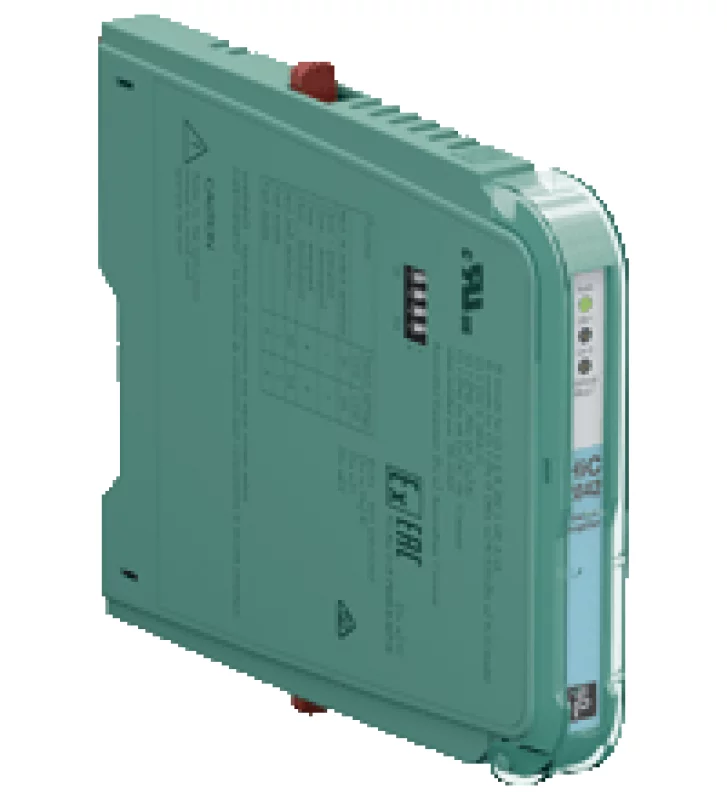

Коммутирующий усилитель HIC2842

Техническое описание HiC2842 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. пульсация ≤ 10% Номинальный ток ≤ 30 мА Рассеяние мощности ≤ 600 мВт Потребляемая мощность ≤ 700 мВт вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-); 1a (+), 1b (-) Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА Отношение Pulse / Pause минимум 100 мкс / мин. 100 мкс Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) Номинальное напряжение 30 В постоянного тока Номинальный ток 50 мА Время отклика ≤ 200 мкс Уровень сигнала 1-сигнал: (внешнее напряжение) - 1 В макс. для 50 мА (T amb = 25 ° C (77 ° F))  0-сигнал: заблокированный выход (ток отключения ≤ 10 мкА) Выход I сигнал; транзистор Выход II сигнал; транзистор Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Частота переключения ≤ 5 кГц Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Гальваническая изоляция EN 50178: 1997 Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 100 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате
